Cum se adaptează corpurile de iluminat fluorescente pentru tuburi LED?

Acasă > Blog > Ghiduri > Cum se adaptează corpurile de iluminat fluorescente pentru tuburi LED?

Doriți să înlocuiți tuburile fluorescente clasice cu tuburi LED? Modalitatea de înlocuire depinde de faptul dacă corpul dumneavoastră de iluminat utilizează un starter cu balast magnetic sau un balast electronic. La corpurile de iluminat mai vechi, înlocuirea este adesea foarte simplă, în timp ce corpurile de iluminat mai moderne necesită o modificare profesională a instalației electrice. În acest ghid vă explicăm cum să identificați tipul corpului de iluminat, cum să conectați corect tubul LED și la ce trebuie să fiți atenți din punctul de vedere al siguranței și al legislației.

De ce veți avea nevoie pentru trecerea la LED

Cum alegeți iluminatul LED potrivit? Am pregătit o prezentare generală a produselor utilizate cel mai frecvent la înlocuirea tuburilor fluorescente clasice cu tuburi LED.

• Tuburi LED T8 – cel mai frecvent înlocuitor pentru tuburile fluorescente clasice cu soclu G13 (60 cm, 90 cm, 120 cm și 150 cm)
• Tuburi LED T5 – pentru tipurile mai înguste de corpuri de iluminat fluorescente
• Startere LED și accesori – startere LED, socluri G13, dulii și alte componente
• Corpuri și lămpi fluorescente LED – dacă intenționați să înlocuiți întregul corp de iluminat



Sfat: Nu sunteți sigur ce tub LED să alegeți? În majoritatea cazurilor este suficient să înlocuiți tubul fluorescent original cu unul de aceeași lungime și cu același soclu G13 (T8).

De ce să treceți de la tuburi fluorescente la tuburi LED?

Tuburile fluorescente clasice au fost folosite timp de mulți ani în birouri, școli, depozite și spații industriale. Tuburile LED T8 moderne oferă însă parametri semnificativ mai buni și, în majoritatea cazurilor, reprezintă o soluție mai avantajoasă.

Printre principalele avantaje ale tuburilor LED se numără:

• consum mai redus de energie electrică (de obicei cu 40–60%),
• durată de viață mai lungă,
• flux luminos maxim instantaneu, fără pâlpâire,
• rezistență mai mare la porniri și opriri repetate,
• costuri de întreținere mai reduse,
• nu conțin mercur.



Dacă lămpile funcționează câteva ore pe zi, recuperarea investiției este de obicei foarte rapidă. Cele mai mari economii se obțin prin înlocuire în companii, depozite, hale de producție, școli sau clădiri de birouri.

Prin urmare, tuburile LED sunt o alegere potrivită și pentru iluminatul LED al depozitelor și atelierelor, precum și pentru iluminatul garajelor, unde sunt apreciate pornirea instantanee, durata lungă de viață și consumul redus de energie.

Cum identific tipul corpului de iluminat – starter cu balast magnetic sau balast electronic?

Înainte de a începe înlocuirea tuburilor fluorescente cu tuburi LED, este important să aflați ce tip de corp de iluminat aveți. Există două construcții de bază.

Corp de iluminat cu starter și balast magnetic

Este un tip mai vechi de corp de iluminat. Îl recunoașteți după starterul rotund, care este de obicei amplasat lângă tubul fluorescent.

Un astfel de corp de iluminat conține:

• starter,
• balast magnetic.



La aceste corpuri de iluminat, înlocuirea cu LED este de obicei cea mai simplă.

Corp de iluminat cu balast electronic

Corpurile de iluminat mai noi nu mai au deloc starter. În locul acestuia utilizează un balast electronic, care este de obicei ascuns în interiorul corpului de iluminat. La aceste corpuri de iluminat este necesar să deconectați balastul electronic și să adaptați corpul în funcție de tipul tubului LED utilizat.

De ce este important?

Fiecare tip de corp de iluminat necesită o modalitate diferită de conectare a tubului LED. O conectare incorectă poate duce la nefuncționarea sau deteriorarea sursei de lumină.

Ce înseamnă alimentarea unilaterală și bilaterală a tubului LED?

Nu există un standard unic pe piață pentru alimentarea tuburilor LED. De aceea, puteți întâlni două modalități de conectare. Înainte de montaj, verificați întotdeauna ce tip de conectare utilizează tubul dumneavoastră LED. Informația este de obicei indicată pe eticheta produsului sau în documentația tehnică.

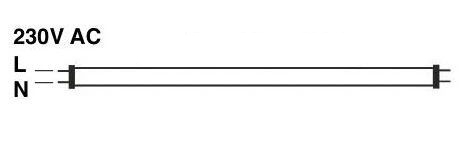

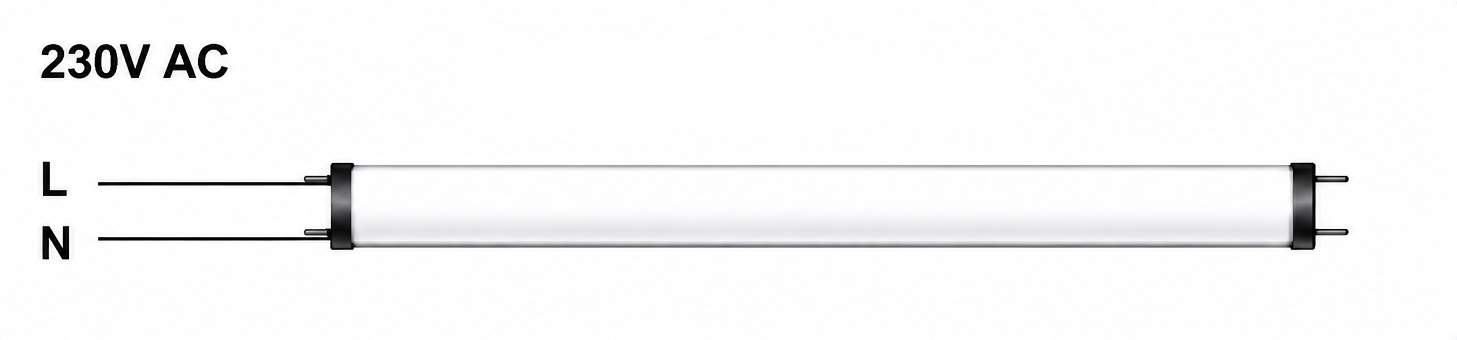

Conectarea unilaterală a tubului LED

La conectarea unilaterală, conductorul de fază și conductorul neutru sunt aduse la același capăt al tubului. Celălalt capăt servește doar pentru fixarea mecanică. În prezent, această soluție este considerată mai sigură și este utilizată de o mare parte a producătorilor.

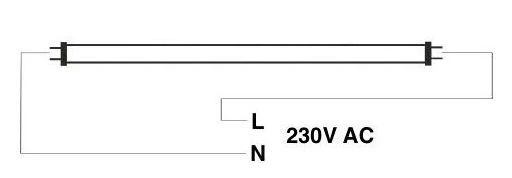

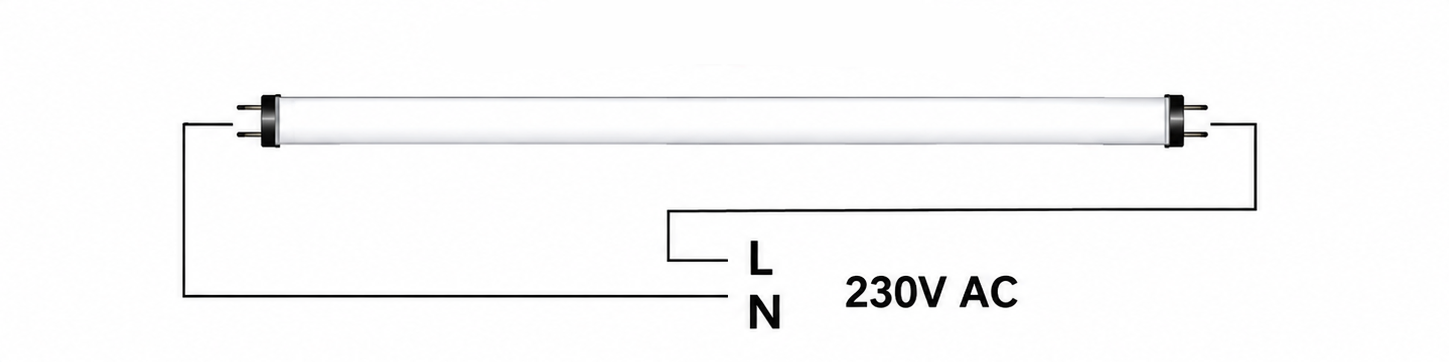

Conectarea bilaterală a tubului LED

Conectarea bilaterală se bazează pe principiul tuburilor fluorescente clasice. Conductorul de fază este adus la un capăt al tubului, iar conductorul neutru la celălalt. La înlocuirea tubului LED, conexiunile corpului de iluminat trebuie să corespundă exact tipului sursei de lumină utilizate.



Cum se conectează un tub LED într-un corp de iluminat cu starter și balast magnetic?

Dacă corpul dumneavoastră de iluminat conține un starter clasic și un balast magnetic, înlocuirea este de obicei cea mai simplă. În majoritatea cazurilor este suficient să înlocuiți starterul clasic cu un starter LED și să introduceți noul tub LED. La tuburile LED cu alimentare bilaterală, starterul LED nu se utilizează de obicei; depinde de recomandarea producătorului.

Cum se demontează capacul corpului de iluminat fluorescent?

Înainte de deschiderea corpului de iluminat, opriți întotdeauna alimentarea cu energie electrică, de preferat de la siguranța corespunzătoare, și lăsați tubul fluorescent să se răcească. Modul de demontare a capacului diferă în funcție de construcția corpului de iluminat, de aceea nu îl desprindeți niciodată cu forța.

La un corp de iluminat fluorescent tip vană, capacul din plastic este de obicei fixat cu cleme metalice sau din plastic pe laterale. Deblocați treptat clemele și susțineți capacul pentru a nu cădea după eliberare. La unele modele este necesar să apăsați mai întâi ușor capacul, să îl deplasați lateral sau să îl desprindeți din canal.

La un corp de iluminat liniar, tubul fluorescent poate fi complet descoperit sau protejat de un capac îngust prins prin clipsare. Acesta se eliberează de obicei prin apăsarea atentă a marginilor laterale și tragerea în jos. Dacă este fixat cu șuruburi, desfaceți-le mai întâi cu o șurubelniță adecvată.

După îndepărtarea capacului puteți scoate tubul fluorescent original și puteți verifica dacă corpul de iluminat conține un starter, un balast magnetic sau un balast electronic.

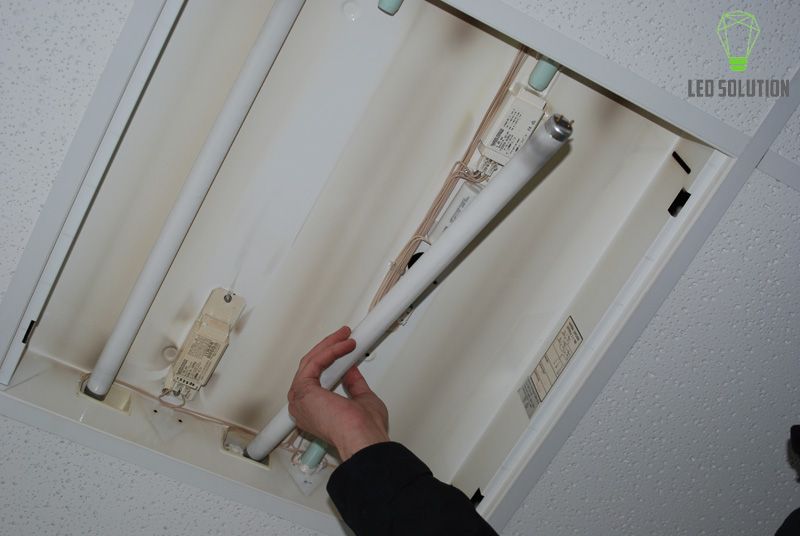

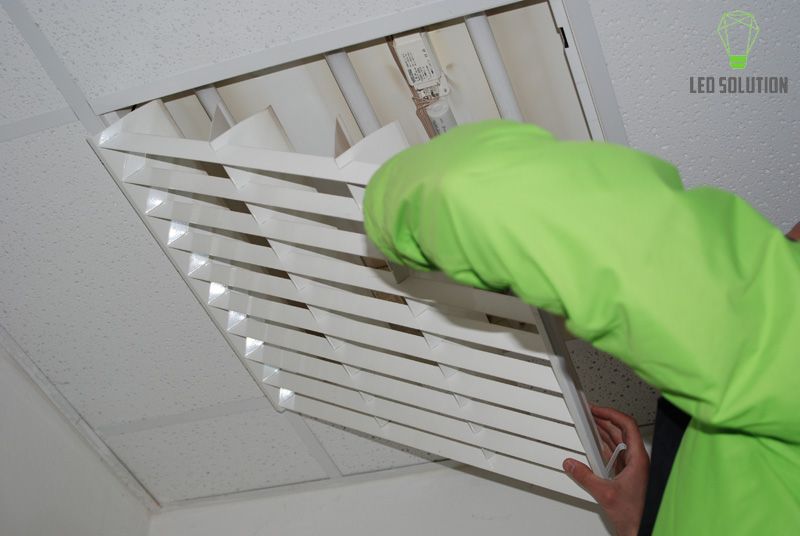

Îndepărtați carcasa corpului de iluminat.	Asigurați-vă că corpul de iluminat este deconectat de la sursa de curent și scoateți tuburile fluorescente.

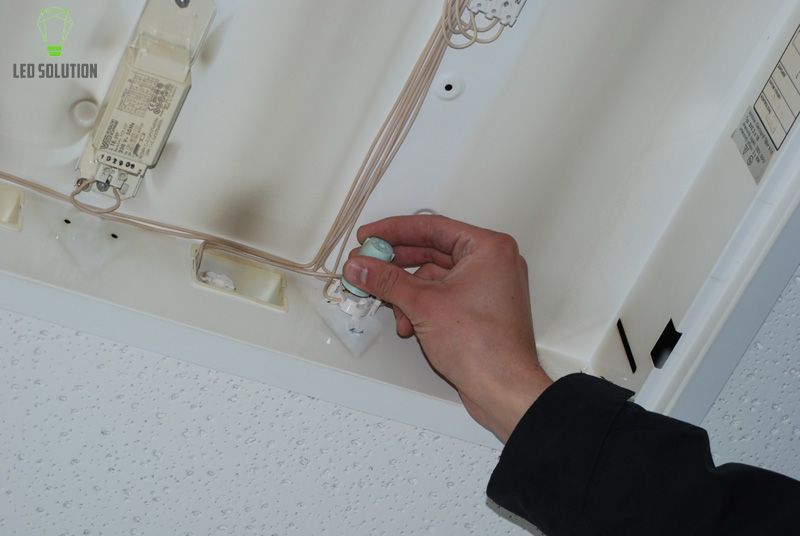

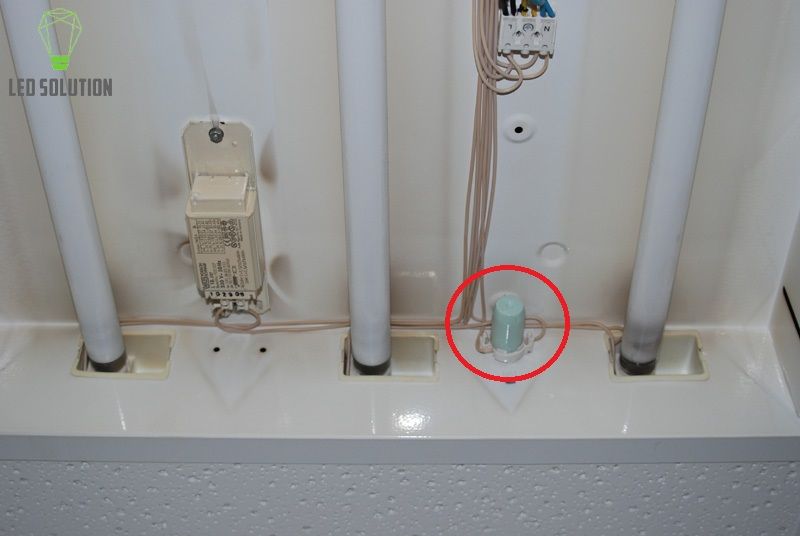

Găsiți starterul.	Rotiți ușor și scoateți-l.

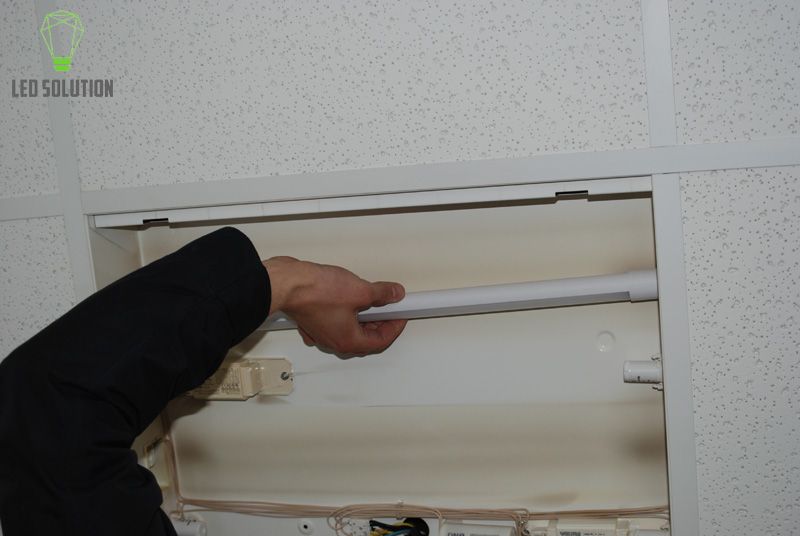

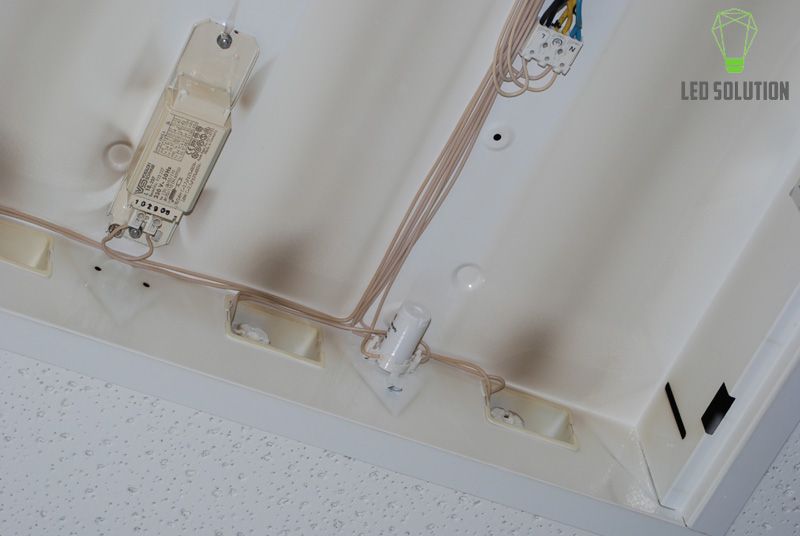

Înlocuiți-l cu starterul LED furnizat împreună cu tubul LED.	Instalați tuburile LED.

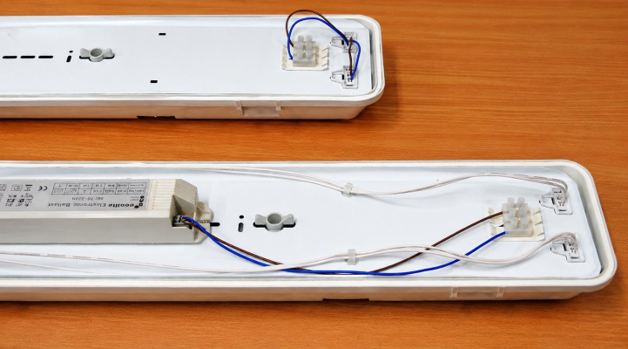

Cum se conectează un tub LED într-un corp de iluminat cu balast electronic?

Corpurile de iluminat fluorescente mai moderne nu mai utilizează starterul clasic și nici balastul magnetic. În locul acestora conțin un balast electronic (BE), care asigură alimentarea tubului fluorescent.

La trecerea la tuburi LED, acest balast trebuie deconectat complet sau îndepărtat. Tuburile LED funcționează direct la tensiunea de rețea de 230 V și nu mai au nevoie de balast electronic.

Spre deosebire de corpurile de iluminat cu starter, aici este vorba despre o intervenție în instalația electrică a corpului de iluminat, care trebuie efectuată de un electrician calificat.

Procedura diferă în funcție de utilizarea:

• unui tub LED cu alimentare unilaterală,
• sau a unui tub LED cu alimentare bilaterală.



De aceea, respectați întotdeauna schema de conectare furnizată de producătorul tubului LED.



Ce lungime și ce putere a tubului LED să alegeți?

La înlocuirea unui tub fluorescent clasic cu un tub LED, cel mai important este să păstrați aceeași lungime și același soclu.

În majoritatea corpurilor de iluminat obișnuite se utilizează tuburi LED T8 cu soclu G13.

Lungimea tubului fluorescent original	Soclu	Putere LED obișnuită*	Înlocuiește tubul fluorescent clasic
60 cm	G13 (T8)	9–10 W	18 W
90 cm	G13 (T8)	14 W	30 W
120 cm	G13 (T8)	18 W	36 W
150 cm	G13 (T8)	22–24 W	58 W

*Puterile pot varia în funcție de modelul concret al producătorului.

Dacă aveți un corp de iluminat fluorescent mai îngust, cu soclu G5, veți avea nevoie de tuburi LED T5.

Înainte de comandă vă recomandăm să verificați:

• lungimea tubului fluorescent original,
• tipul soclului (G13 sau G5),
• modalitatea de conectare a tubului LED (unilaterală sau bilaterală).



Prezentare generală în funcție de tipul corpului de iluminat

Tipul corpului de iluminat	Ce trebuie făcut	Nivel de dificultate recomandat
Starter + balast magnetic	Înlocuiți starterul cu un starter LED (sau scoateți-l, în funcție de tipul tubului)	Poate fi realizat de un utilizator obișnuit*
Starter + îndepărtarea balastului	Reconectarea corpului de iluminat	Electrician
Balast electronic	Deconectați balastul și reconectați corpul de iluminat	Electrician

*Numai dacă nu este necesară intervenția în instalația electrică a corpului de iluminat.

La ce trebuie să fiți atenți în cazul trecerii la LED?

Înlocuirea sursei de lumină este una, însă la modificarea corpului de iluminat trebuie respectate și cerințele de siguranță și cele legislative.

Dacă se modifică instalația electrică a corpului de iluminat (de exemplu, prin îndepărtarea balastului electronic sau a balastului magnetic), responsabilitatea pentru corpul de iluminat modificat revine persoanei sau companiei care a efectuat modificarea.

În acest caz este necesar:

• să se asigure efectuarea în siguranță a modificării,
• să se păstreze compatibilitatea electromagnetică a echipamentului,
• să se respecte standardele de siguranță aplicabile,
• să se marcheze corpul de iluminat modificat cu o etichetă nouă.



Noua etichetă trebuie să conțină în special:

• gradul de protecție (IP),
• temperatura de funcționare,
• numărul și puterea tuburilor LED utilizate,
• identificarea persoanei sau companiei care a efectuat modificarea,
• data efectuării modificării.



Dacă nu sunteți sigur de procedura corectă sau modificați un număr mai mare de corpuri de iluminat, vă recomandăm să apelați la servicii profesionale de montaj.

FAQ - Întrebări frecvente

Cum conectez un tub LED în locul unui tub fluorescent clasic?
Depinde de tipul corpului de iluminat. La un corp cu starter și balast magnetic, scoateți starterul clasic, îl înlocuiți cu un starter LED și introduceți tubul LED T8. La un corp de iluminat cu balast electronic, balastul trebuie deconectat, iar tubul trebuie conectat direct la 230 V, conform tipului de conectare. Intervenția poate fi efectuată numai de o persoană calificată.

Care este diferența dintre conectarea unilaterală și cea bilaterală a tubului LED?
La conectarea unilaterală, faza și conductorul neutru sunt aduse la aceeași dulie a tubului, iar celălalt capăt doar îl susține. La conectarea bilaterală, faza se află la un capăt, iar conductorul neutru la celălalt. Tipul de conectare trebuie să corespundă exact tubului LED concret, altfel acesta nu va funcționa sau se va deteriora. Tipul de conectare este indicat la fiecare produs din categoria tuburi LED T8.

Trebuie să îndepărtez starterul și balastul la trecerea la LED?
La corpurile de iluminat cu starter este suficient să înlocuiți starterul cu unul LED, care este de obicei inclus în pachetul tubului sau poate fi adăugat din accesorii. Balastul magnetic poate rămâne, dar crește consumul, de aceea, pentru economii maxime recomandăm deconectarea acestuia. La corpurile de iluminat cu balast electronic, deconectarea balastului este întotdeauna necesară. Această intervenție trebuie efectuată de un electrician.

De ce lungime a tubului LED am nevoie?
Tuburile LED înlocuiesc tuburile fluorescente clasice în aceleași lungimi, cel mai frecvent 60 cm, 120 cm și 150 cm, cu soclu G13 (T8). Alegeți lungimea în funcție de tubul fluorescent original; în corpul de iluminat existent se potrivește aceeași lungime și același soclu. Puterea în wați este, în cazul LED, aproximativ la jumătate pentru o luminozitate comparabilă. Puteți selecta produsul după lungime în categoria tuburi LED T8.

Înlocuirea tubului fluorescent cu unul LED trebuie efectuată de un electrician?
Înlocuirea simplă la un corp de iluminat cu starter (scoaterea starterului, introducerea starterului LED și a tubului) poate fi efectuată și fără pregătire în domeniul electrotehnic. Însă, imediat ce interveniți în conexiuni (deconectarea balastului magnetic sau electronic, reconectarea la 230 V), modificarea trebuie efectuată de un electrician autorizat. După modificare, corpul de iluminat trebuie, de asemenea, marcat din nou cu o etichetă cu parametrii corespunzători.
